ISOBUS et AEF

ISOBUS et AEF - pour la compatibilité inter-marques

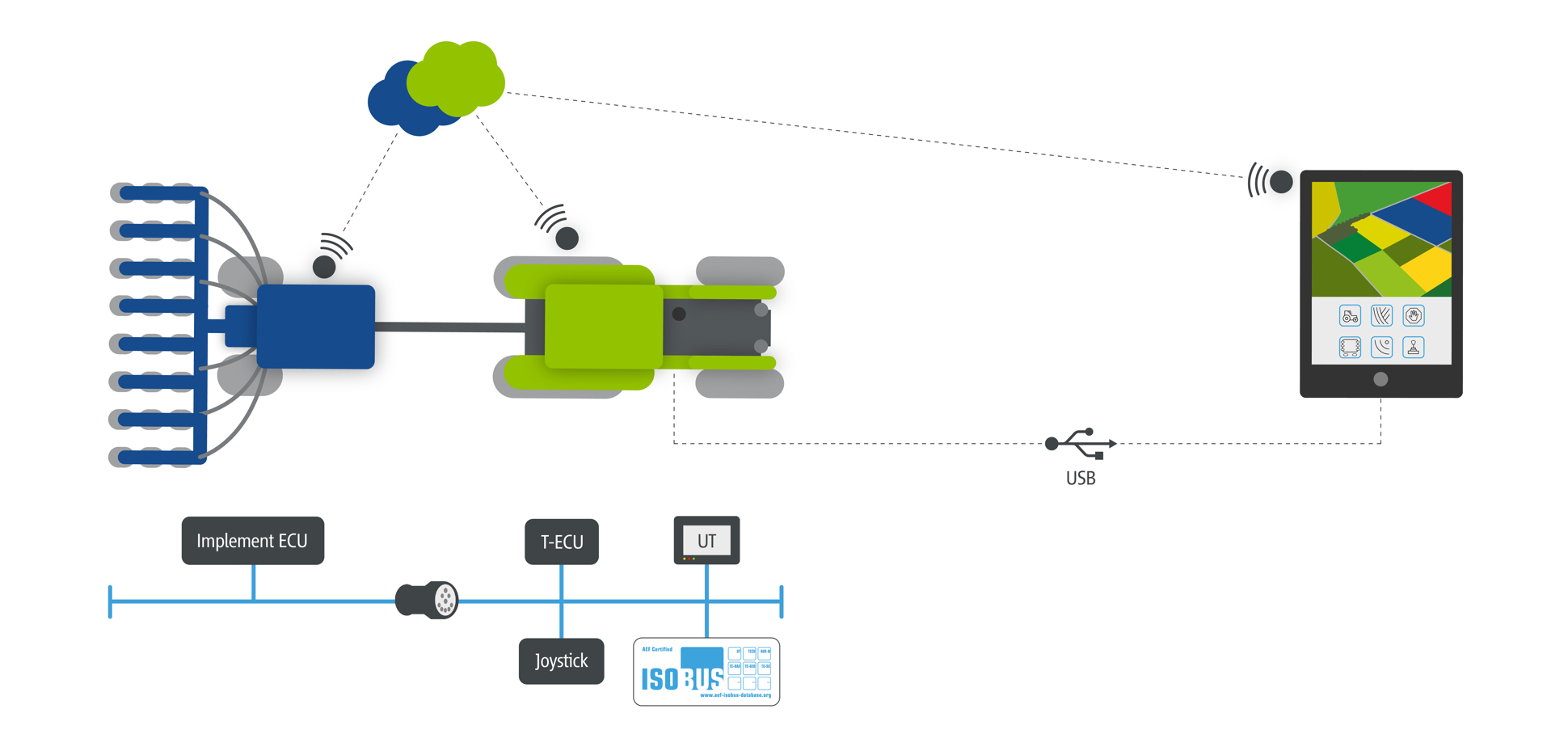

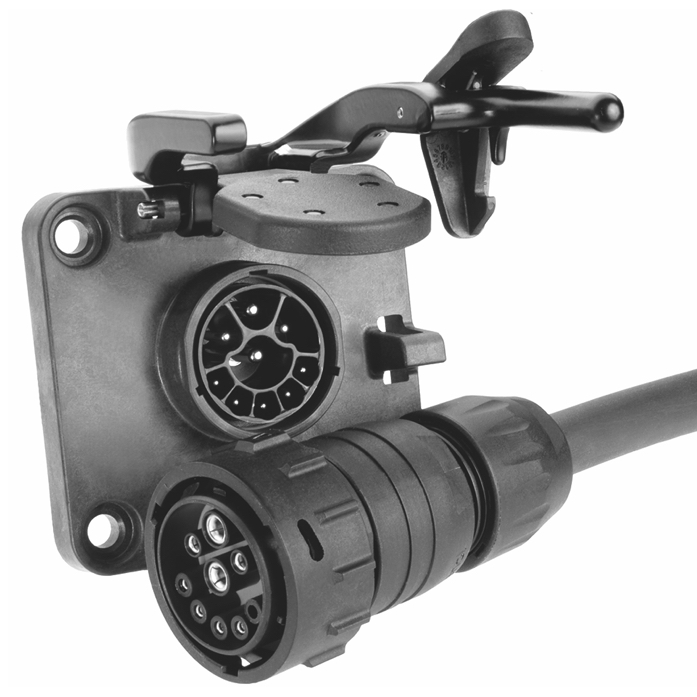

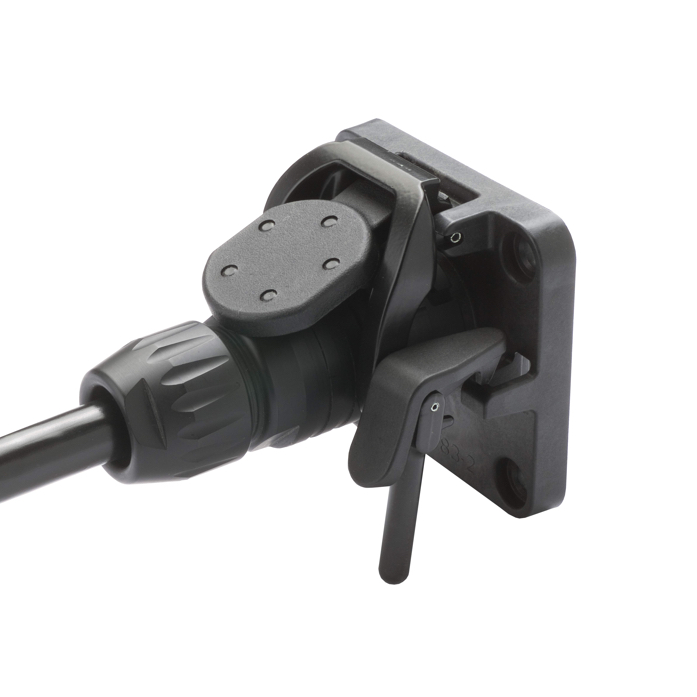

ISOBUS est un bus de données destiné aux applications agricoles. Il repose sur la norme internationale ISO 11783 et définit le "langage" utilisé entre les équipements, tracteurs et terminaux de différents constructeurs. Toutefois, il arrive que toutes les machines ne soient pas compatibles, bien que les constructeurs de machines agricoles aient convenu de l'adoption d'une norme ISOBUS globale.

  • Pourquoi?
    Dans la pratique, le "plug and play" est encore bien loin dans certains domaines. Pourquoi? La norme ISO n'était pas suffisamment claire en plusieurs points. Bien que les constructeurs mettent sur le marché des systèmes ISOBUS, ceux-ci ne fonctionnaient pas avec les équipements d'autres constructeurs respectant le même standard.

    ISOBUS

  • C'est pourquoi.
    C'est la raison pour laquelle l'AEF a établi des lignes directrices supplémentaires pour des fonctionnalités individuelles. Les membres de l'AEF se conforment à ces lignes directrices lors du développement de nouveaux produits. Et ça fonctionne!

    ISOBUS

Pour en savoir plus

Concept de fonctionnalités

Pour que chacun puisse comprendre et comparer

Qu'il s'agisse du tracteur, de l'équipement ou de la console - chaque produit offre de nombreuses fonctionnalités. Cela peut cependant être quelque peu déroutant lorsque les constructeurs utilisent différentes appellations ou descriptions spécifiques pour une même fonction. La compréhension technique peut aussi considérablement varier d'un constructeur à l'autre. Il est par conséquent difficile d'analyser et comparer en détail les différents produits lors de la décision d'achat. Et il est encore plus difficile de déterminer quelle combinaison tracteur-équipement-console supporte vraiment une fonction spécifique.

Functionality concept

C'est pourquoi l'AEF a développé le concept de fonctionnalité. Celui-ci définit chaque fonctionnalité en tant que "module" indépendant de l'ISOBUS. Il convient de noter que c'est toujours le plus petit dénominateur commun qui détermine si les équipements fonctionnent correctement ensemble. En effet, seules les fonctionnalités supportées par tous les composants peuvent être utilisées par le conducteur.

Si vous souhaitez en savoir plus
sur les fonctionnalités AEF et le label AEF Certified:

Regarder la vidéo

UT / AUX / TECU

Les fonctionnalités

  • Icon UT

    Terminal universel

    Cette fonctionnalité permet d'utiliser un équipement ISOBUS avec n'importe quelle console, ou de commander différents équipements ISOBUS à l'aide d'une seule console. Ainsi, un terminal universel ISOBUS rend superflu toute une panoplie de consoles spécifiques aux différents équipements.

  • Icon AUX

    Commande auxiliaire

    Celle-ci est utilisée pour raccorder des dispositifs supplémentaires, tels que joysticks ou boîtiers de commande, à l'ISOBUS afin de faciliter l'utilisation de l'équipement. Une fois ceux-ci raccordés, les fonctions de l'équipement peuvent être commandées via le dispositif AUX au lieu du terminal universel ISOBUS.

  • Icon TECU

    ECU tracteur

    Le TECU est l'«ordinateur de travail» du tracteur fonctionnant sur l'ISOBUS. En tant que passerelle, il fournit les données du tracteur aux autres modules ISOBUS, tels que la vitesse de déplacement, le régime de la prise de force ou la position de l'attelage arrière. Ainsi, un équipement peut, par exemple, épandre de l'engrais ou des produits phytosanitaires en fonction du signal de vitesse de déplacement.

ISB / TIM / FS

Les fonctionnalités

  • Icon ISB

    Bouton de raccourci ISOBUS

    L'ISB permet de désactiver des fonctions d'un équipement qui ont été activées via une console ISOBUS. Ceci peut être utile lorsque le conducteur a quitté la page du terminal universel sur le console pour surveiller une autre fonction du tracteur. Le constructeur de l'équipement définit quelles fonctions de l'équipement peuvent être désactivées.

  • Icon TIM

    Tractor Implement Management

    La gestion tracteur-équipement, soit Tractor Implement Management ou plus simplement TIM, est une solution ISOBUS multi-produits et multi-fabricants dans laquelle l'équipement contrôle certaines fonctions du tracteur et optimise le processus de travail. L'équipement envoie des informations au tracteur par le biais d'une communication normalisée et sécurisée, ce qui permet d'optimiser l'ensemble du système.

  • Icon FS

    File Server

    Le serveur de fichiers permet l'échange de données avec des instances externes (par exemple, une clé USB ou une connexion cloud) et des dispositifs ISOBUS. Le serveur de fichiers agit comme un lieu central pour stocker ou récupérer des données. Il standardise la méthode de transfert des données, mais le contenu des données peut, en fait, être propriétaire.


Si vous souhaitez en savoir plus sur TIM :

Regarder la vidéo

TC-BAS / TC-GEO / TC-SC

Les fonctionnalités

  • Icon TC-BAS

    Task-Controller basic

    Cette fonctionnalité documente les valeurs spécifiques du travail effectué par l'équipement ISOBUS. Ces données peuvent ensuite être exportées depuis le contrôleur de tâches et importées dans le système de gestion agricole grâce au format de données ISO-XML.

  • Icon TC-GEO

    Contrôleur de tâches géo-référence

    Le TC-GEO peut être utilisé en complément pour collecter des données géoréférencées et pour planifier des tâches géoréférencées, à l'aide de cartes d'application par exemple. Cette fonctionnalité inclut également l'utilisation de cartes de modulation lorsque la parcelle est divisée en zones de gestion nécessitant différentes doses d'épandage.

  • Icon TC-SC

    Contrôleur de tâches avec contrôle des sections

    Le TC-SC contrôle automatiquement l'ouverture et la fermeture des sections d'un semoir, distributeur d'engrais ou pulvérisateur, ou tout autre équipement, en tenant compte de la position GPS et du niveau de recouvrement souhaité.

Certification ISOBUS de l'AEF

Certification ISOBUS de l'AEF - un label garant d'une fonctionnalité optimale

L'AEF a développé le test de conformité AEF ISOBUS afin de garantir aux concessionnaires et aux agriculteurs une fiabilité opérationnelle sans faille. Ce test, effectué au sein d'organismes indépendants, atteste que les fonctionnalités certifiées peuvent bien être utilisées dans la pratique.

AEF ISOBUS certification

Lorsqu'un produit a passé le test avec succès, le constructeur est autorisé d'y apposer le label AEF ISOBUS. Celui-ci atteste de la conformité des composants ISOBUS à la norme ISO 11783 et aux préconisations AEF.

Pour en savoir plus

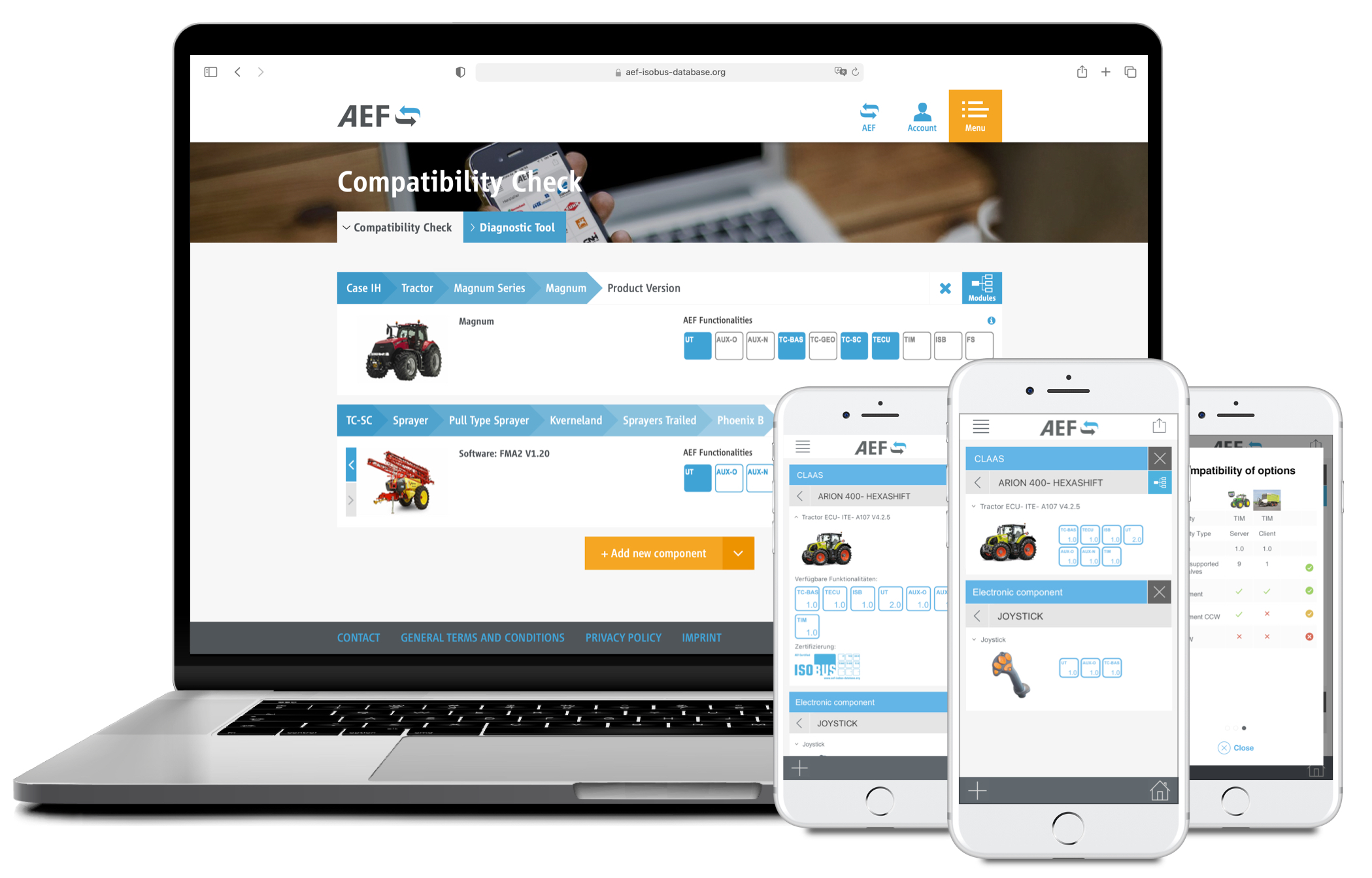

Base de données ISOBUS de l'AEF

Base de données ISOBUS de l'AEF - une source d'informations fiable pour les concessionnaires et les agriculteurs

Les produits certifiés AEF ISOBUS ne sont pas uniquement dotés d'un label, ils sont également listés dans la base de données ISOBUS de l'AEF. Celle-ci peut être consultée afin de savoir rapidement, et en toute simplicité, quelle machine supporte quelle fonctionnalité et de vérifier la compatibilité entre équipements. Ceci est très utile lors de l'achat de machines. Cela permet d'économiser beaucoup d'argent et de temps passé à comparer d'autres sources d'information ou à rechercher de renseignements auprès des différents constructeurs. Les services après-vente des concessionnaires peuvent également avoir recours à la base de données ISOBUS de l'AEF en cas de problèmes sur le terrain.

La base de données ISOBUS de l'AEF permet aux concessionnaires et aux agriculteurs d'accéder à toutes les données ISOBUS en un seul endroit. Ils peuvent également utiliser l'appli mobile de l'AEF pour consulter les informations sur un smartphone ou une tablette.



ISOBUS Database Pour en savoir plus


Contact

Prenez contact

AEF Contact


  • Contact pour l'Europe et l'Asie
    AEF Office
    Birgit Wagner
    Blessenstätte 36
    33330 Gütersloh
    Allemagne
    » office@aef-online.org

  • Contact pour l'Amérique du Nord et du Sud
    AEF Secretary
    AEM (Association of Equipment Manufacturers)
    6737 W. Washington Street, Suite 2400
    Milwaukee, WI 53214-5647, USA
    » america@aef-online.org
